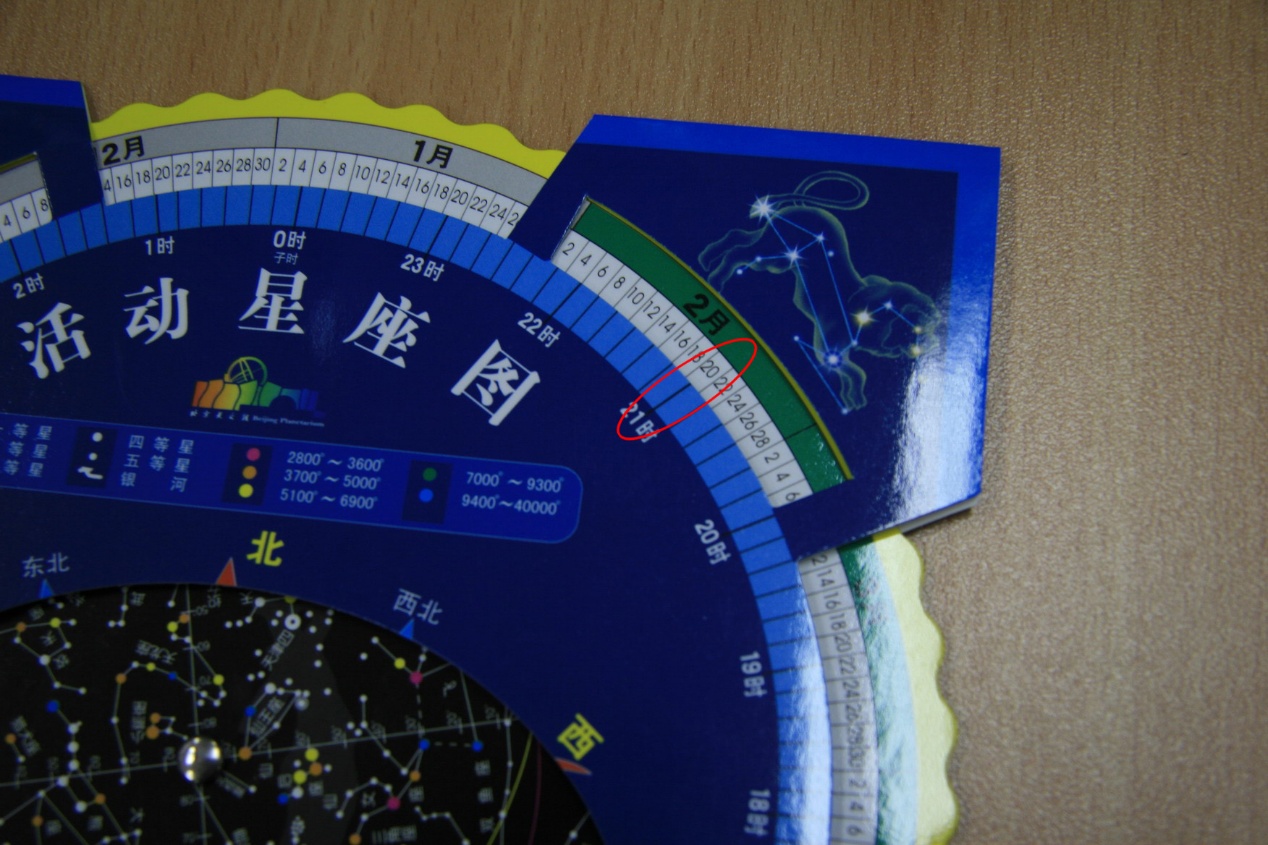

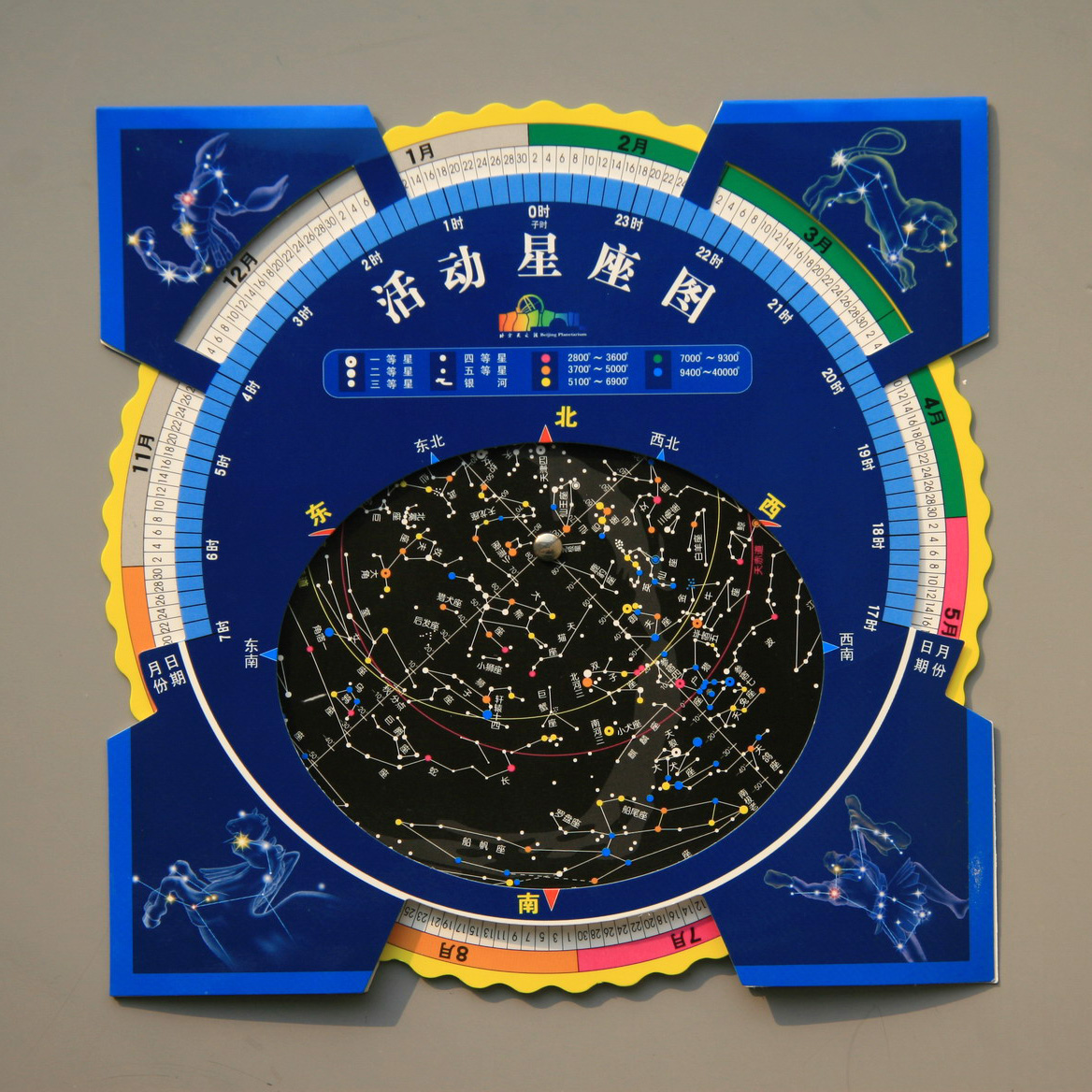

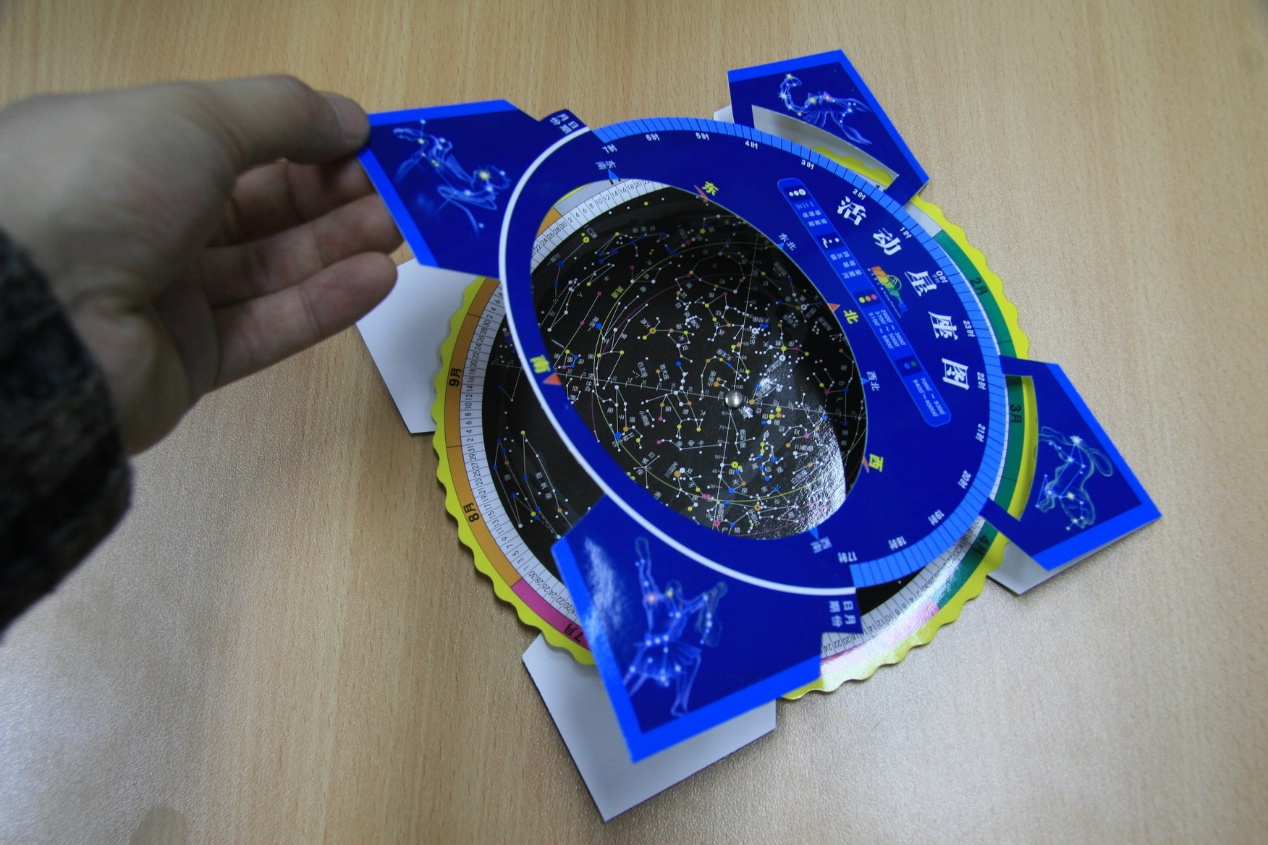

如圖1所示就是一份典型的活動星圖,，它的主體實際上是由兩部分組成的,。如圖2所示,，活動星圖的中層是一個圓形的轉盤,，轉盤中間的大部分區域是星圖,，印有北緯30度上下的地區一年中所能看到的全部星空,，轉盤的正中央當然是北天極（基本也就是北極星）了,，轉動轉盤,，相當于所有星星繞著北天極做周日視運動,。星圖邊上的一圈是月份和日期，代表一年中的幾月幾日?；顒有菆D的上層有一個鏤空的橢圓,，邊上有大半圈圓弧標有時間，代表晚上幾點鐘,。使用時,，如圖3所示，只需要轉動中層的轉盤,，將你觀測時的月份和日期（比如本例中的2月20日）和觀測時的時間（比如本例中的21時）對上,，這樣在鏤空的橢圓部分就顯示出你當時所看到的星空。在這個橢圓的周邊標有四個方向,，下方是南,，上方為北，左為東,，右為西,。如果你正站在星空下使用活動星圖，那么面向南方,，將活動星圖舉到頭頂,，將星圖上的南方對準實際的南方，這時星圖上的星相,、方向就和你當時實際看到的一樣了,，而星圖上橢圓的邊緣就是當時實際的地平圈。

和地圖一樣,，星圖也有圖例,，會標在圖上醒目的位置，使用時注意最好先看一下,。一般而言,，星圖上的星點大小代表了星星的亮度，星點越大則星星越亮,。而圖示這份彩色的活動星圖,，還用不同的顏色標示出了星星實際的顏色，非常直觀,。另外,，這份活動星圖還標出了赤緯的坐標刻度，標出了天赤道和黃道圈,，還標出了銀河,，對于指導認星十分有用。
